多缸液壓圓錐破碎機是結合現代材料技術和計算機技術，在破碎設備的基礎上繼承和發揚，開發原新型高性能破碎設備。具備了破碎力大，旋轉速度快，破碎產品成品率高，粉礦含量高，是多碎少磨選礦工藝的理想設備。

多缸液壓圓錐破碎機操作簡單，排礦口調節方便、精確，更換襯板時拆卸容易，降低了工人的勞動強度，且產品粒度均勻，細顆粒增多，為以碎代磨創造了條件。其在礦山、冶金、化工等眾多行業中的應用非常廣泛。

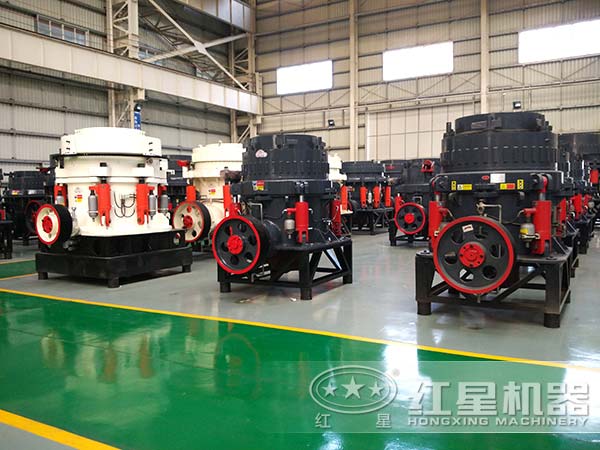

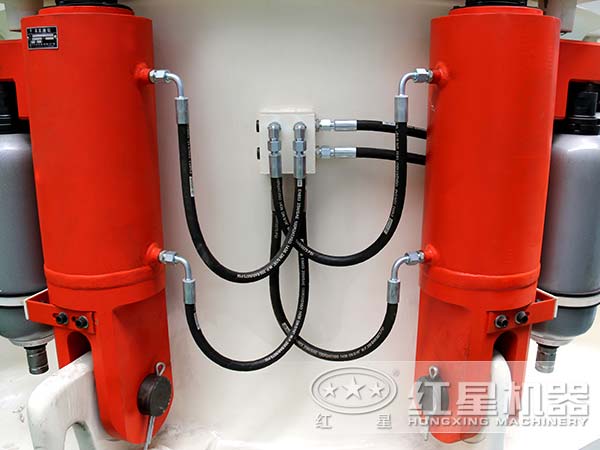

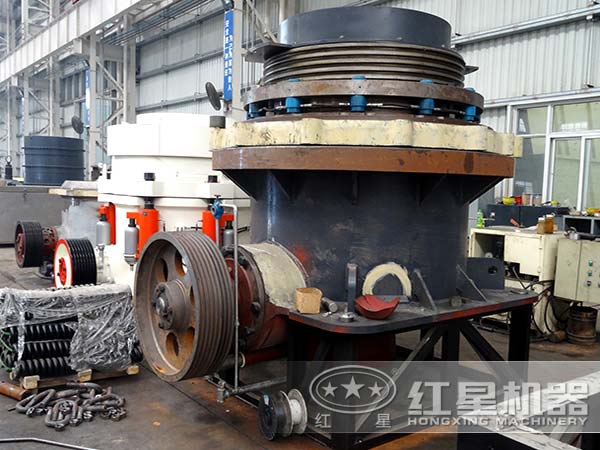

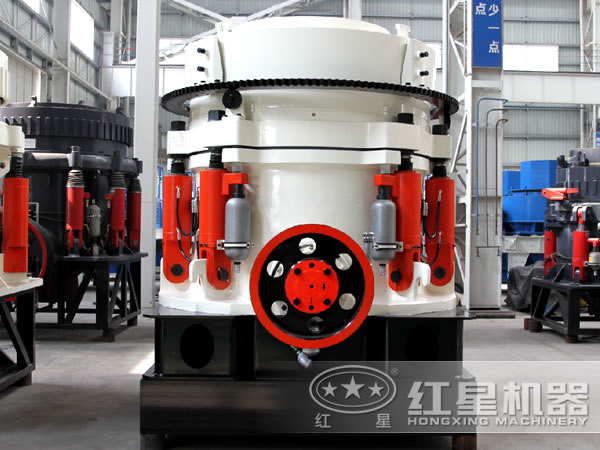

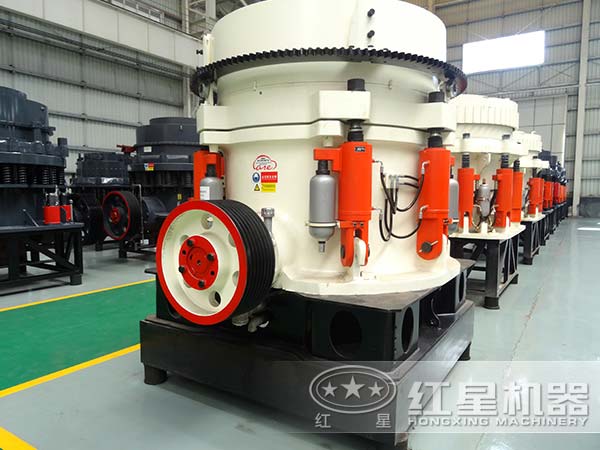

圖片實拍

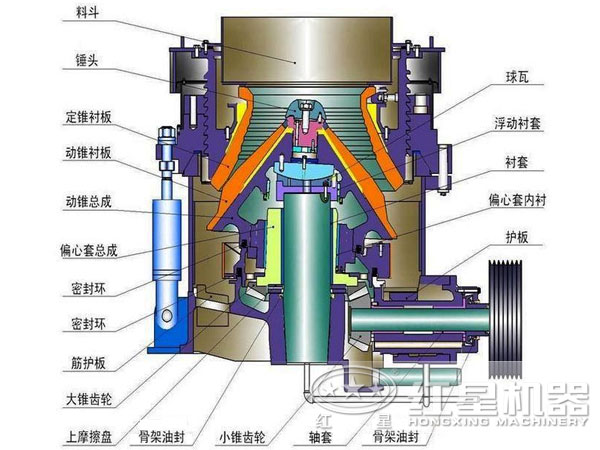

配件組成

1、破碎腔：多缸液壓圓錐破碎機的破碎腔是構成了層壓破碎，它使細顆粒產品的產量大幅度增大，該設備的破碎腔經過優化設計，并與擺動頻率、偏心距的結合，保證了物料間層壓破碎，使處理能力大大提高，并且產品粒形優良。

2、液壓站：多缸液壓圓錐式破碎機運轉時, 液壓站電源必須始終處于開啟狀態，以保持鎖緊壓力和釋放壓力，液壓站還用于破碎機排料口的調整，釋放回路加壓和清腔。

3、排料口：是用來排放以破碎好的產品。但在破碎過程中，如有非破碎異物混人破碎腔內時，液壓缸的油壓變得比蓄能器內的氣壓高，油就流向蓄能器，于是破碎壁下降，排出異物，無須停機檢查，或都造成設備損壞。

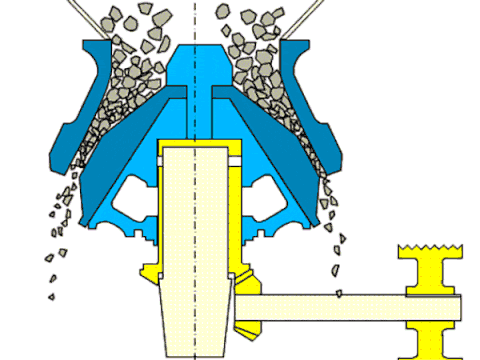

工作原理

多缸液壓圓錐破碎機工作時，高壓電機拖動水平軸運轉，水平軸端部的小齒輪驅動裝于偏心套法蘭上的大齒輪，大齒輪帶動偏心套圍繞主軸高速運轉。動錐球面軸承坐在主軸頂部的球面瓦凹面上，而動錐下襯套則套在偏心套上。在偏心套的偏心或旋回運動過程中，借助動錐襯套與偏心套間的接觸來驅動動錐。當動錐靠近定錐時則礦石處于被擠壓和破碎過程，而動錐的另一面離開定錐。此時，碎礦靠自重從兩錐體底部排出。

性能優勢

1、多缸液壓圓錐破碎機在生產制造中配有液壓馬達，自動調整礦口，自動撤裝定錐和動錐。

2、如果多缸液壓圓錐破碎機在負荷狀態下停機，液壓清腔系統可迅速清理破碎腔，大大減少了停機時間。

3、多缸液壓圓錐破碎機特殊的稀油潤滑系統設計，提高了設備的潤滑性能，提高了設備使用壽命。

4、采用了非接觸式迷宮密封件無磨損，提高了阻擋粉塵的可靠性，從根本上消除了以住破碎設備油水混合等常見故障。

5、采用粒間層壓原理設計的特殊破碎腔及與之相匹配的轉速，取代傳統的單顆粒破碎原理，實現對物料的選擇性破碎，破碎粒度均勻。

技術參數
